Шайбы (ГОСТ 13463 DIN 463)

Особенности и применение шайб стопорных

Шайбы стопорные с лапкой по ГОСТ 13463, а также европейский аналог – шайбы по DIN 463 – предназначены для стопорения шестигранных гаек и болтов с шестигранной головкой, с диаметром резьбы от 3 до 48 мм. Используются такие шайбы в ответственных соединениях, когда самопроизвольное отвинчивание резьбового соединения может привести к значительному материальному ущербу или человеческим жертвам - в основном, область применения стопорных шайб с лапкой - авиастроение, ракетно-космическая и военная техника.

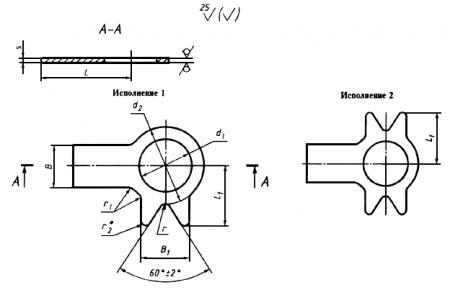

Шайбы стопорные по ГОСТ 13463 имеют лапку и расположенные под 900 к лапке лепестки в виде "утиного носика". При установке лапка загибается за край станины, основы крепления болта (гайки), а лепестки отгибаются на шестигранную головку болта (гайки), фиксируя финальную позицию затяжки резьбового соединения.

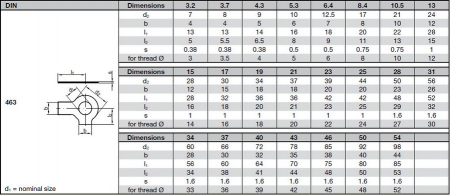

Европейским аналогом шайб стопорных по ГОСТ 13463 являются шайбы стопорные с лапкой изготовленные согласно стандарта DIN 463. В отличие от шайб по ГОСТ 13463, шайбы по DIN 463 имеют только один лепесток прямоугольной формы, который отгибается на одну из граней болта (гайки).

Спецификация: gost_13463_77.pdf [294,54 Kb]
