КОЛЬЦА СТОПОРНЫЕ ВНУТРЕННИЕ ЭКСЦЕНТРИЧЕСКИЕ
Стопорные кольца внутренние относятся к традиционным крепежным изделиям, применяемым во многих механизмах для фиксации подшипников и других деталей в отверстиях корпусов различных узлов и компонентов с целью предотвращения осевого смещения. К преимуществам данного типа крепежа относятся: простота и легкость установки и снятия; компактность изделия, позволяющая уменьшить габаритные размеры механизмов и их материалоемкость; относительно не высокая стоимость производства.
Материалы и покрытия для стопорных колец
Для изготовления колец стопорных внутренних используют различные марки пружинной углеродистой стали, чаще всего это сталь 65Г и сталь 60С2А, механические и физические свойства которых отвечают повышенным требованиям по прочности и упругости, предъявляемым к данному типу крепежа. Также для производства колец широко используются нержавеющие стали, например, марки 40Х13. Они дороже, чем углеродистые, но зато более стойкие к образованию коррозии. В качестве защиты от коррозии колец из углеродистой стали используют специальные покрытия: кадмиевое, цинковое, фосфатное. Кроме этого в качестве стандартной дополнительной обработки изделия промасливают.
Форма колец стопорных

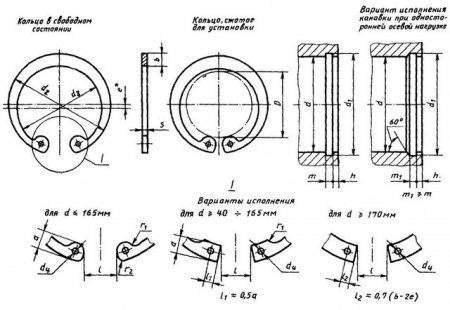

Кольца внутренние стопорные имеют плоское поперечное сечение и эксцентрическую форму. Они выполнены в виде незамкнутого кольца, центры внутреннего и внешнего диаметра которого смещены один относительно другого, вследствие чего ширина кольца по окружности не одинакова. На обоих размыкающихся концах изделия расположены направленные внутрь специальные монтажные ушки с отверстиями.
Способы монтажа колец стопорных
С помощью клещей-съемников, кольцо сжимают и устанавливают в канавку, специально проточенную по окружности отверстия. За счет пружинящих свойств, крепеж разжимается и восстанавливает свою форму, тем самым закрепляясь в канавке. Рабочие края кольца, выступающие из канавки, служат в качестве упора, позволяющего исключить осевые смещения фиксируемых деталей.
Типоразмеры стопорных колец
Для того чтобы крепление на основе стопорного кольца внутреннего было надежным и прослужило долго, оно по своим характеристикам должно соответствовать размерам отверстия, в которое будет установлено, условиям эксплуатации и расчетным нагрузкам. Выбрать нужное изделие можно с помощью таблиц размеров стопорных колец, которые приводятся в соответствующих ГОСТ-ах и DIN-ах.
При подборе внутренних стопорных колец эксцентрических руководствуются ГОСТ 13943 и DIN 472. В них указывается наружный диаметр кольца в свободном состоянии и диаметр отверстия, в которое с определенным допуском возможна установка выбранного крепежного изделия. Наряду с типоразмерами в стандартах приводятся также и значения допустимых на элемент нагрузок.
Существенно упростить задачу по выбору крепежных изделий и купить стопорные кольца по выгодным ценам можно, обратившись к специалистам компании «Современные крепежные технологии». Мы предоставим подробную информацию по качеству и ассортименту стопорных колец, доступному в настоящее время на складе, поможем выбрать оптимальные варианты крепежа под стоящие перед вами задачи, оперативно оформим заказ и проинформируем о способах его доставки. Звоните по телефонам: +375 17 245 96 46, +375 17 245 64 04.
Спецификация: din_472.pdf [95,66 Kb] | gost_13943_86.pdf [440,4 Kb]
|
